Компания Renishaw представит новый многоосевой калибратор XM-60 на выставке «Металлообработка 2017» в Москве.
Система XM-60 способна измерять все шесть степеней свободы после однократной настройки в любом из положений для линейных осей. Она отличается значительно большей простотой и экономией времени по сравнению с традиционными технологиями лазерных измерений.
По мере возрастания требований к допускам компонентов производителям необходимо учитывать все источники погрешностей станков, на которых обрабатываются детали; угловые и линейные погрешности, а также отклонение от прямолинейности. XM-60 измеряет все эти погрешности с одной установки.
Многоосевой калибратор XM-60 предназначен для рынка станков и дополняет изделия для калибровки производства Renishaw, в число которых входят лазерная система XL-80, устройство XR20-W для проверки поворотных осей и беспроводная система QC20-W ballbar.
В калибраторе XM-60, для уменьшения погрешностей вызванных изменением параметров окружающей среды, используется блок компенсации изменения параметров окружающей среды XC-80

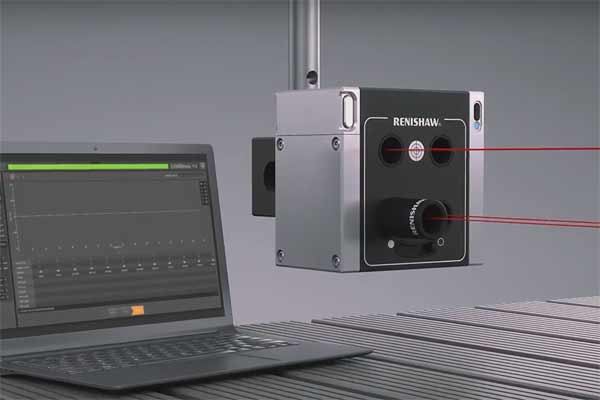

Многоосевой калибратор XM-60 представляет собой высокоточную лазерную систему, работающую по уникальной технологии с оптическими измерениями поворота относительно продольной оси и оптоволоконной системой передачи лазерного излучения. Компактная установка передачи лазерного излучения работает удалённо от лазерного блока, снижая тепловые эффекты в точке измерений. Её можно устанавливать непосредственно на боковой части стола станка, «вверх ногами» и даже на задней части стола, что особо удобно в зонах с трудным доступом к станку.
Уменьшение погрешностей измерения имеет важнейшее значение для всех пользователей. Калибратор XM-60 компании Renishaw предназначен для прямого измерения погрешностей станка и уменьшения неточностей, возникающих в результате сложных математических расчётов, используемых в некоторых альтернативных технологиях измерений. При прямом измерении выполняется сравнение до и после регулировок станка – быстрая и простая задача, выполняемая с помощью имеющихся управляющих программ пользователя для измерения с помощью системы XL-80. Полностью беспроводной приёмник получает питание от аккумуляторных батарей, благодаря чему исключается волочение кабелей во время перемещений станка, которое может привести к неточностям или прерыванию лазерного луча во время измерения.
