Коаксиальный кабель – кабель, в котором жила и оплетка разделены изолирующим слоем. Его конструкция обеспечивает устойчивость к помехам, что обуславливает использование в местах, где требуется защита сигнала от искажений.
С помощью коаксиального кабеля обеспечивается несимметричная передача радиочастотных сигналов в диапазоне от 30 кГц до 300 ГГц.
Его изобрел Оливер Хейвисайд в 1880 году, спустя почти 80 лет спустя первая коаксиальная линия TAT-1 соединила Европу с Северной Америкой.
Не пропустите: ПОЧЕМУ ДЛЯ БЕСПРОВОДНЫХ НАУШНИКОВ ТАК ВАЖЕН КАБЕЛЬ И КАКОЙ ИМЕННО
В XX веке изобретение британского физика использовалось для нужд развивающейся телефонии. В наши дни сфера его применения довольно широка – без коаксиального кабеля невозможно себе представить обустройство:
- компьютерных сетей;
- сетей дистанционного управления;
- антенно-фидерных систем;
- систем видеонаблюдения;
- каналов связи, сигнализации и автоматики.

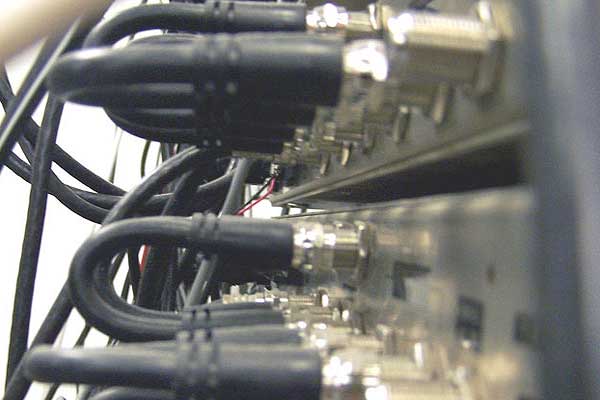

Его используют в радиотехнике для связи частей внутри электронного оборудования. Многие наработки активно заимствуются военными.

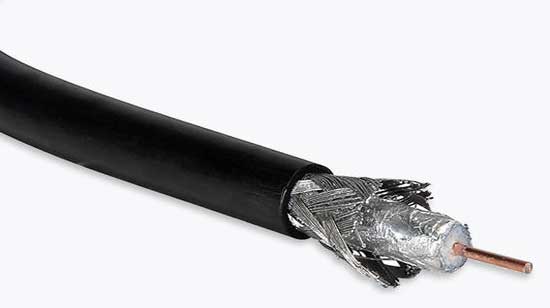

Конструкция коаксиального кабеля

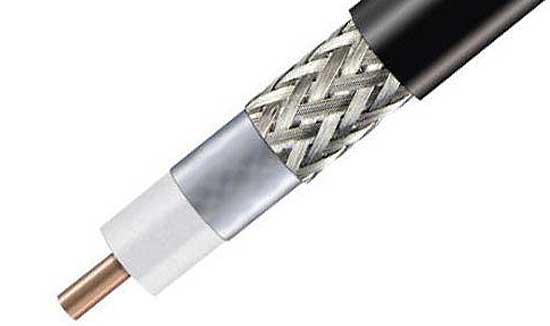

В продольном разрезе проще всего продемонстрировать структуру кабеля. Он состоит из четырех слоев:
- Внутренний проводник. Этот элемент, отвечающий за передачу информации, представляет собой одножильный или многожильный скрученный провод. При изготовлении используют медь, алюминий, сталь или их сплавы.
- Изоляционная прослойка – равномерный диэлектрический слой между центральной жилой и внешней оплеткой. Используемые материалы – полиэтилен, полиуретан, фторопласт, эластичные прослойки из вспененных диэлектриков. Изоляция предотвращает замыкание внутри кабеля. Монолитные варианты прослойки используют в условиях повышенной влажности, а вспененные – если по ходу прокладки много углов.
- Экран – сетка из проволоки, к которой иногда добавляют слой из алюминиевой фольги. В коаксиальном кабеле используется в качестве заземления. Он защищает сигнал от потерь и наводок, изготавливается из меди или алюминия. Встречаются варианты с двумя экранирующими слоями, между которых расположен диэлектрик. При обычном экранировании применяют оплетку из медной или алюминиевой проволоки, при сплошном – трубку из металла или луженую оплетку.
- Оболочка – устойчивая к ультрафиолету изоляция из ПВХ.
В радиоэлектронике обычно применяют кабели сопротивлением 50 или 75 Ом. Иногда внутрь добавляют дополнительные провода, обеспечивающие технику электропитанием.

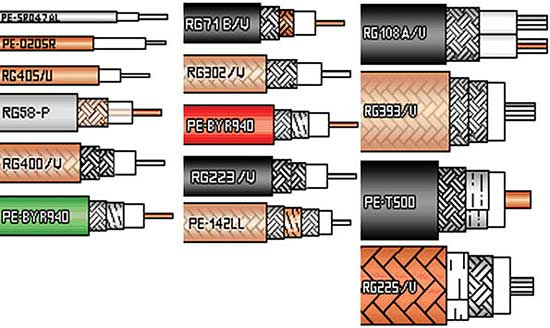

Наиболее известные виды
Для маркировки импортных коаксиальных кабелей используют международную шкалу Radio Guide. По характеристикам к некоторым из них можно подобрать отечественные аналоги.
Широкое распространение получил толстый магистральный кабель RG-11, 75 Ом. С его помощью передают сигнал на расстояние до 600 метров.
Надежная изоляция позволяет использовать его на улице и в местах с повышенной влажностью. Модель S1160 оснащена тросом, для прокладки по воздуху. В отличие от RG-11, RG-8 отличается сопротивлением в 50 Ом. Оба кабеля называют «толстый Ethernet».
Не пропустите: КАБЕЛЬ ВИТОЙ ПАРЫ CAT6A: СОВРЕМЕННЕЕ, БЫСТРЕЕ, СТАБИЛЬНЕЕ
RG-59, 75 Ом – применяется в бытовой сфере, известен как телевизионный кабель. Его стоимость сравнительно невысока благодаря стальной жиле. Отечественный аналог маркируется РК-75-3-х. Толщина оптимальна для систем видеонаблюдения.
Для монтажа телевизионных линий до 200 метров используют коаксиальный кабель RG 6, ему соответствует РК-75-4-х. При производстве RG-6используются разные материалы, об этом говорят дополнительные символы в маркировке. Например, сердечник RG-6/U делается из стали.
RG-58/U или 58A/U имеет толщину до 6 мм, сердечник из меди и сопротивление в 50 Ом. Его называют «тонкий Ethernet» и используют при построении компьютерных сетей.
Практически все коаксиальные кабели продают бухтами по 100 метров.
Характеристики
Не пропустите: ТИПЫ USB-КАБЕЛЕЙ
Основные характеристики, на которые стоит обратить внимание:
- Сопротивление. Чаще всего применяют кабели сопротивлением 50 или 75 Ом.
- Диаметр центральной жилы. Большая толщина дает качественный сигнал, увеличивает крепкость и стоимость готового кабеля.
- Внешний диаметр. Чем толще, тем крепче. Толстый кабель сложнее прокладывать.
- Допустимый радиус изгиба, при котором сохраняется функциональность.
- Погонная емкость – показывает способность накапливать заряд.
- Коэффициент стоячей волны (КСВ). Чем выше показатель – тем хуже кабель.
- Материал экрана и жилы.
- Тип и толщина изоляции.
Коаксиальные кабели – важные элементы в радиотехнике. Их используют в отраслях, так или иначе связанных с передачей сигнала.
Существует международная и отечественная системы маркировки, которые отличаются друг от друга. Кабель подбирают исходя из бюджета и требуемых характеристик. Разобраться в их многообразии не имея профильного образования проблематично.
