Так называемые беспроводные зарядные устройства для мобильных девайсов — уже достаточно давно не являются сенсационным дефицитом в отечественной рознице. Тем не менее, многие производители пока не выпустили собственные беспроводные зарядные системы для своих смартфонов, и популярный Samsung Galaxy S3 — в числе таких аппаратов.
На самом деле, еще в прошлом году перед самым выпуском нового флагмана в линейке смартфонов представители Samsung несколько раз упоминали о планах компании выпустить беспроводную зарядку для Galaxy S3.
Но обещания эти так и остались обещаниями, и официальный Samsung-овский послепродажный набор для S3 пользователи пока не увидели.
И, очень вероятно, что и не увидят. Сеть переполнена слухами и предположениями о грядущем Galaxy S4, и долгожданное беспроводное ЗУ Samsung скорее всего начнет выпускать уже для нового флагмана. Поживем — увидим.
Однако если у вас уже есть и S3, и желание обзавестись именно такой зарядкой, не дожидаясь, пока производитель порадует вас чем-нибудь более-менее приемлемым, как по функциональности, так и по цене, то варианты тоже есть.
Народные умельцы, оказывается, уже давно придумали достаточно несложный способ. Так вот, для того, чтобы добавить опцию беспроводной зарядки в ваш Galaxy S3 потребуются немного времени, немного денег и аккуратность.

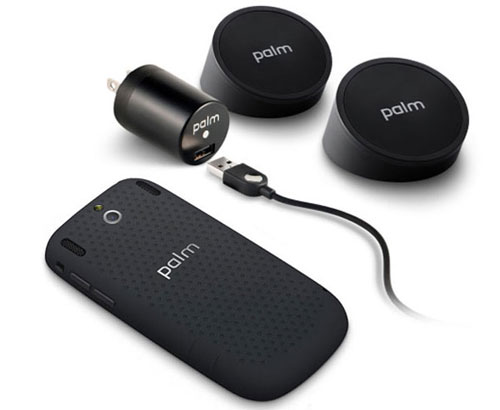

В основе предложенного решения — сравнительно недорогой набор для беспроводной зарядки уже не нового коммуникатора Palm Pixi.
Далее по пунктам:

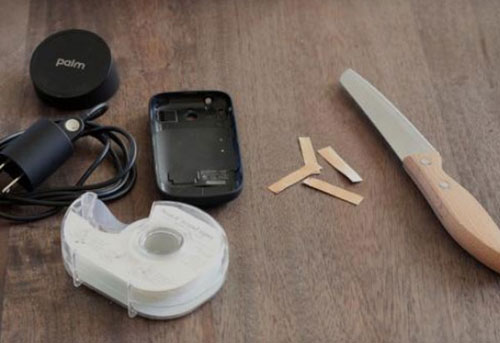

1. Собираем необходимые детали и инструменты:
- Palm Touchstone charging dock (около $10 — здесь и далее цены Amazon)
- Palm Pixi Touchstone back cover — задняя крышка смартфона Palm Pixi ($3)
- сетевой адаптер для Palm Pre и USB-кабель ($5) — это важно, аналогичные устройства других производителей не подходят
- медная лента на клейкой основе
- скотч.
Инструменты: ножницы и нож

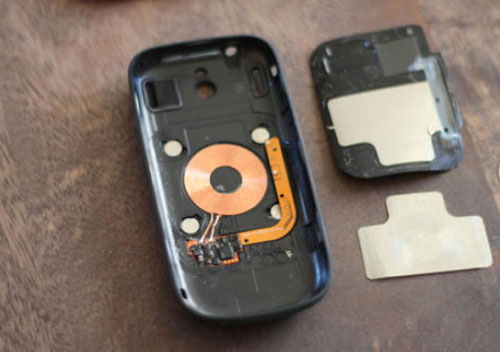

2. Разбираем заднюю крышку Palm Pixi
Необходимо аккуратно отклеить черную прокладку на тыльной части крышки. Сделать это можно просто пальцами. Далее удаляем серебристую наклейку. Обе детали — и прокладку и наклейку — надо сохранить, они понадобятся позже.

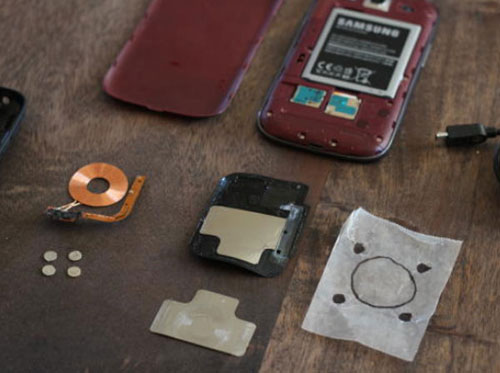

После этого, прежде чем отрывать что-либо еще, необходимо взять небольшой кусочек бумаги (кухонный пергамент отлично подходит), накрыть им видимую часть схемки и тщательно, но бережно отметить контуры катушки и окружающих ее четырех металлических дисков.
Получившуюся картинку откладываем в сторону — она тоже пригодится.
Теперь с помощью ножа осторожно отделяем от крышки медную катушку, плату (собственно, эти детали как раз и являются элементами беспроводной зарядки) и четыре металлических диска.
3. Устанавливаем компоненты беспроводного ЗУ на Galaxy S3

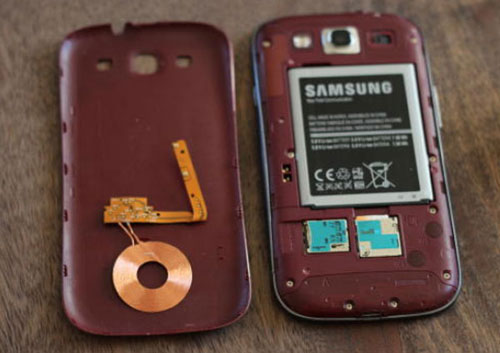

Снимаем заднюю крышку корпуса вашего S3. Помещаем снятые с Palm детали на крышку S3: катушку и L-образную плату располагаем в том месте и так, как показано на картинке.
Затем, серебристой наклейкой заклеиваем катушку сверху. Теперь руководствуясь нашим рисунком размещаем все четыре металлических диска вокруг катушки, после чего фиксируем их положение скотчем.
Закреплять диски необходимо надежно, поскольку именно они удерживают смартфон на базе зарядного устройства.
4. Подключение
Чтобы теперь уже модернизированная задняя крышка Galaxy S3 передавала заряд батарее смартфона, необходимо правильно создать схему подключения. Для этого готовим четыре кусочка медной ленты размером 5х25 мм каждый.

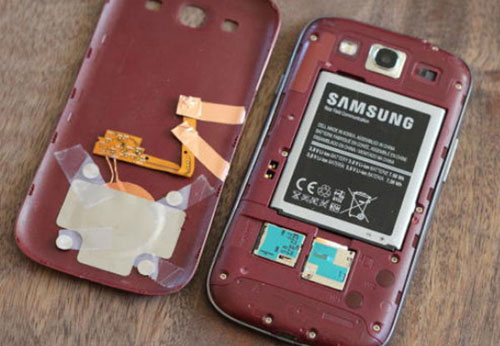

На L-образной части платы находим две рельефные клеммы. Берем одну из подготовленных медных ленточек, загибаем ее примерно на 5 мм от одного края и сложенным концом накрываем верхнюю клемму, оставшуюся часть ленты после этого протягиваем до края крышки под небольшим углом и плотно приклеиваем к пластику (см. картинку).
Точно также делаем мост от второй клеммы до края крышки, но под немного большим углом. Обязательно надо удостовериться в том, что медная лента хорошо прилегает к обеим клеммам. Более плотно ленту прижать к клемме можно с помощью обычного карандаша.

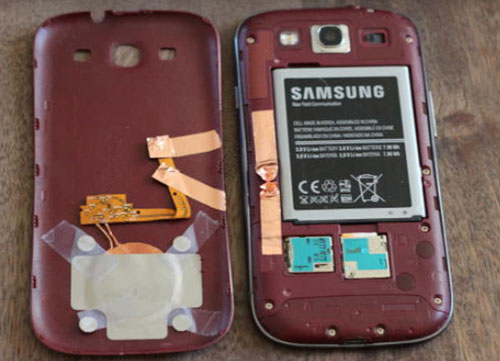

Слева от батареи на корпусе смартфона отыскиваем еще пару клемм. Две оставшиеся медные ленты сворачиваем с концов также, как и предыдущие, и аккуратно, но надежно приклеиваем к клеммам и корпусу так, как указано на картинке выше.
5. Проверка системы

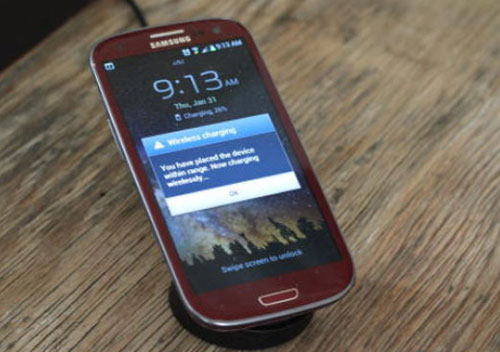

Устанавливаем крышку на Galaxy S3 и ставим аппарат на подключенную к электросети базу. Индикатор на экране смартфона должен показать, что устройство находится в режиме зарядки. Работает? Поздравляем!
Теперь можно все отключить, снова снять крышку и заклеить все установленной там хозяйство снятой с Palm черной накладкой (или черной изолентой) , чтобы все было действительно красиво.
Если после всех манипуляций смартфон заряжаться не хочет, то этому может быть несколько причин:
- концы медных лент плохо приклеены к клеммам (проверяем, дожимаем карандашом или клеем по-новой);
- кусочек ленты на крышке касается противоположной ленты на клемме корпуса (проверяем, чтобы ленточки на крышке были достаточно узкими и не контактировали сразу с обеими лентами на корпусе);
- компоненты на крышке установлены неправильно (сверяемся с имеющимся шаблоном, устанавливаем катушку корректно, после чего проверяем напряжение на клеммах с помощью мультиметра — должно быть 5.5-5.6 вольт).
Это все. Кстати, в такой беспроводный способ через базу Touchstone ваш Samsung Galaxy s3 будет заряжаться гораздо быстрее, чем от USB.
